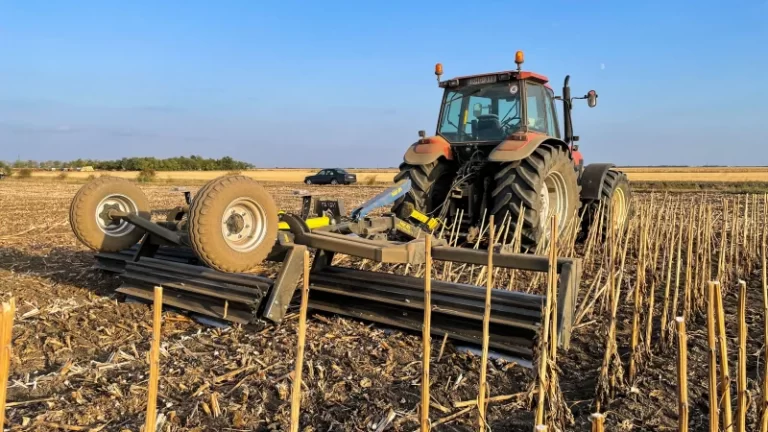

X-PRESS CT Zerkleinerungswalzen
Die X-Press CT 4,5-8,0 Zerkleinerungswalzen zerkleinern die nach der Ernte gebliebenen Stängelreste und Gründüngungspflanzen.
Es wird hauptsächlich nach der Ernte und vor der Bodenbearbeitung eingesetzt.
14-15cm
50cm
4,5-8m
55-150 PE
Die wichtigsten Merkmale
Wie zeichnen sich die X-PRESS CT-Zerkleinerungswalzen aus?
A NorAn X-PRESS CT CT-Walzenelemente zeichnen sich durch eine robuste Rahmenkonstruktion, abschmierbare Gelenkpunkte, hochbelastbare, verstärkte Lagerung und hochwertige HARDOX für eine zuverlässige, kosten- und zeiteffiziente Trockenbrechung aus.
Außerdem benötigt die Bodenbearbeitungsmaschine keinen Kardanantrieb, hat ein überdurchschnittlich hohes Gewicht pro Messer und verfügt über keine Getriebe.
So ist der Betrieb der Zerkleinerungswalze sehr wirtschaftlich.
Vorteile der X-PRESS Zerkleinerungswalze:
- die Walzenelemente leisten unter allen Umständen eine perfekte Arbeit;
- es ist keine tägliche Wartung erforderlich, und die Lebensdauer von Messern ist für Bearbeitung von Tausenden von Hektar geeignet, was eine lange Nutzungsdauer garantiert;
- stärkere Zerkleinerung bei kleinerem Durchmesser;
- flexible Gewichtsverteilung;
- einfaches Ein- und Ausklappen.

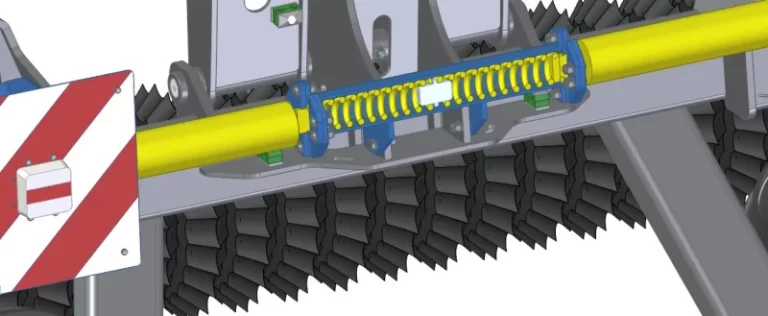

X-Press-System Gewichtsausgleichssystem
Die NorAn X-Press CT Walze ist mit einem speziellen X-Press-System zum Gewichtsausgleich ausgestattet.
Er wurde so konstruiert, dass eine Feder in einem Gehäuse des zentralen Rahmens untergebracht ist. Mit dieser vorgespannten Feder sind die Arbeitswalzenfüße verbunden, die für das Öffnen der Walze verantwortlich sind.
In der Arbeitsposition werden diese Federn verwendet, um das Gewicht vom schwereren Element in der Mitte – bedingt durch die Radstruktur und die Zugvorrichtung – auf die äußeren Walzenelemente zu übertragen, um eine völlig gleichmäßige Gewichtsverteilung zu erreichen.
So können Sie sicher sein, dass die Zerkleinerung überall innerhalb der Arbeitsbreite perfekt wird.
Flexible Rahmenkonstruktion
[1]Bei der Auslegung der Rahmenkonstruktion von X-Press CT wurde darauf geachtet, dass die Bodenführung der Walze so perfekt wie möglich ist.
Dies wurde durch die Aufhängung der Flügelmitglieder am mittleren Gelenkpunkt und durch die Tatsache erreicht, dass die Arbeitswalzen nicht fest am mittleren Rahmen befestigt sind, sondern sie mit dem X-Press-System verbunden sind.
Dadurch konnte die Bewegungsfreiheit der Flügelmitglieder erhöht werden.

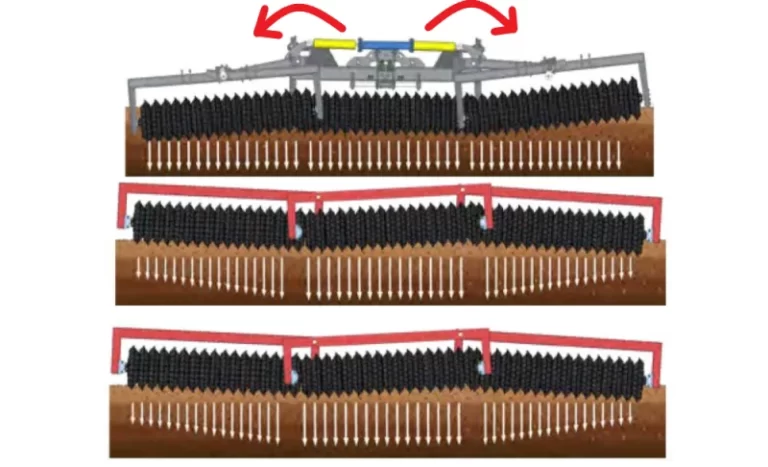

Die im Bild gezeigte Extremposition wird durch die Rahmenstruktur von X-Press CT problemlos genommen, im Gegensatz zu Rahmenkonstruktion der rot dargestellten konkurrierenden Walzen.
Es ist klar, dass das mittlere Element der Walzenrahmentype ohne Arbeitswalze mehr Druck auf den Boden als die Walzen am Flügel ausübt.
Im anderen Fall, bei dem die Öffnung der Flügel durch eine Arbeitswalze gesichert wird und die Enden der Arbeitszylinder am Flügelmitglied befestigt sind, folgt es dem Boden besser, aber aufgrund der Gelenkpunkte an den Flügelkanten ist die Bodenverfolgung begrenzt und in extremen Fällen kann die Zerkleinerung in der Arbeitsbreite sehr heterogen sein.
Es ist also sehr sinnvoll, die Rahmenkonstruktion Ihrer zukünftigen Walze sorgfältig auszuwählen.

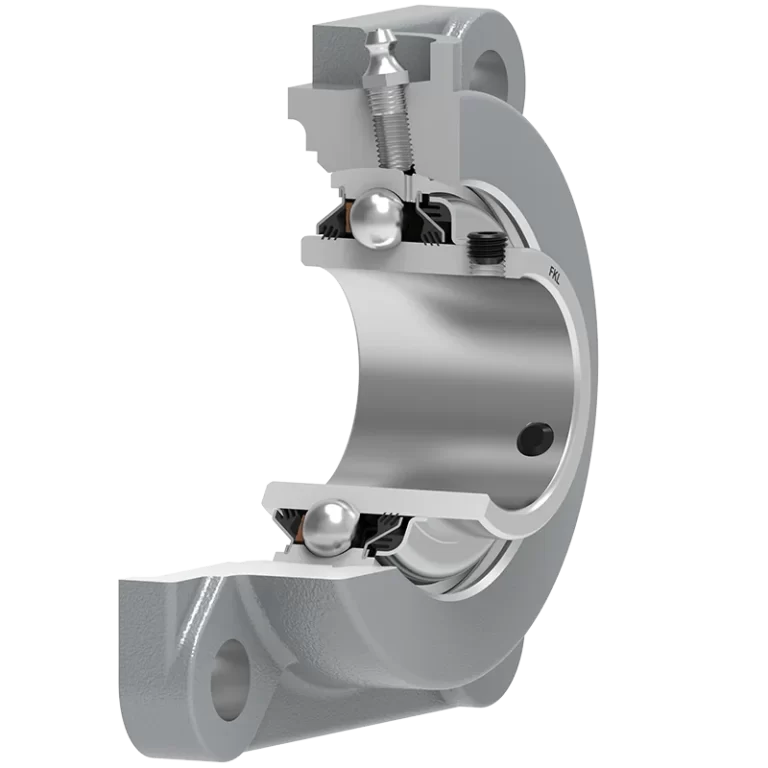

Verstärkte Premium-Lagerung
Das Lagergehäuse ist aus Gusseisen mit Kugelgrafit hergestellt, das eine mehr als zweieinhalbmal höhere Zugfestigkeit als Graugusseisen aufweist.
Eine einzigartige 6-Lippen-Dichtung an der Außenseite des Lagergehäuses und eine 3-Lippen-Dichtung an der Innenseite schützt vor Schmutz.
Ein Sicherungsstift am Außenring des Lagers verhindert dessen Verdrehen und sorgt dafür, dass eine der Schmieröffnungen immer zur Schmierbohrung zeigt.
Mit Wasser befüllbare Walzenkörper
Alle NorAn Zerkleinerungswalzen können bei Bedarf leicht mit Wasser oder Öl nachgefüllt werden.
So kann in extrem trockenen Jahren die Effizienz der Zerkleinerung weiter gesteigert werden, aber unten nassen Bedingungen kann man die Walze durch Ablassen des Wassers leichter machen, um schädliche Verdichtungen zu vermeiden.
Unschlagbare Arbeitsqualität

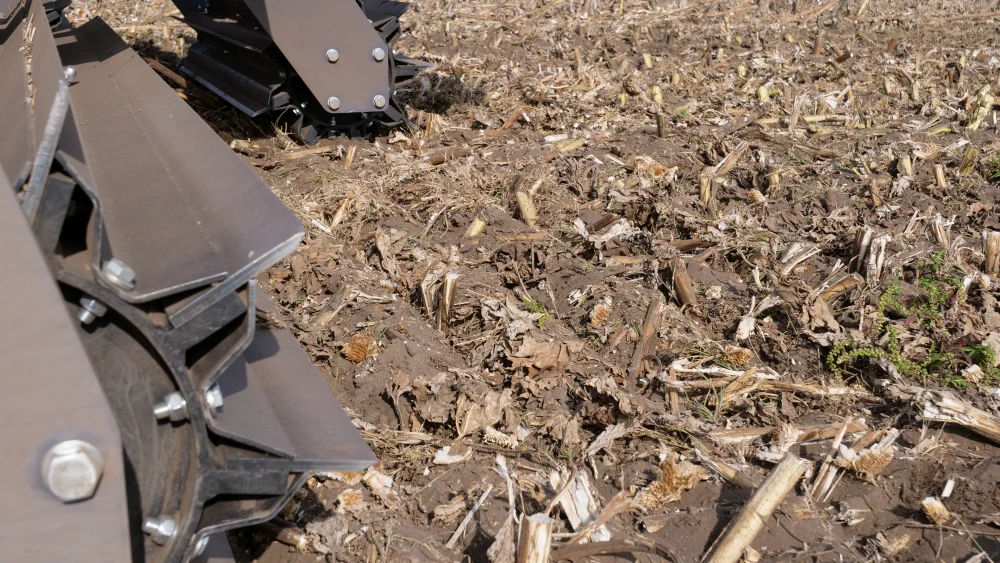

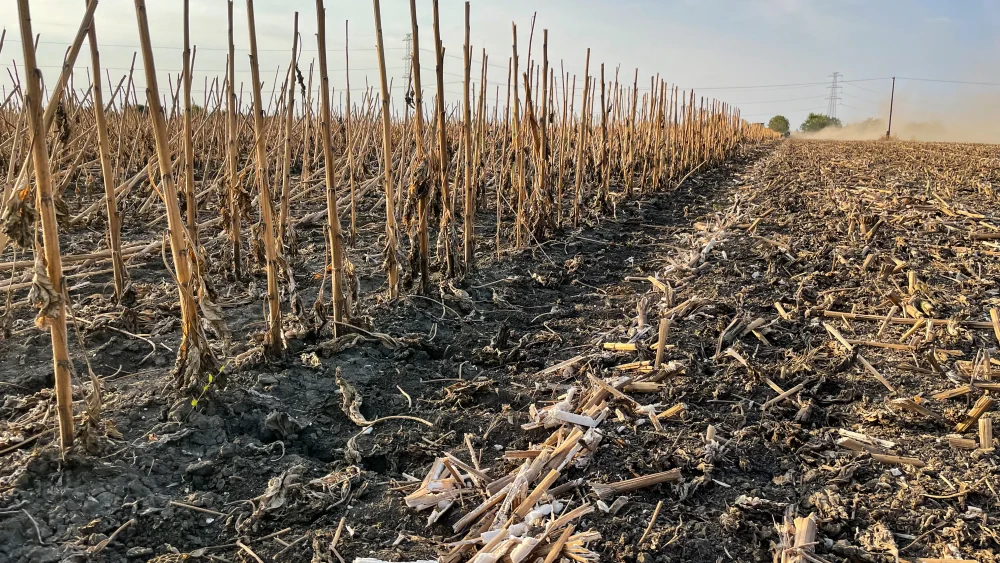

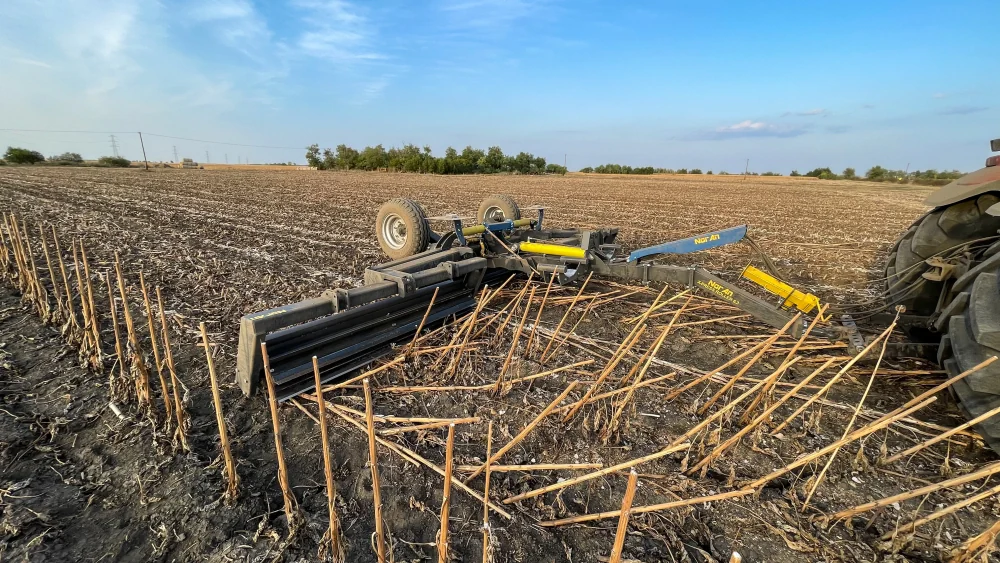

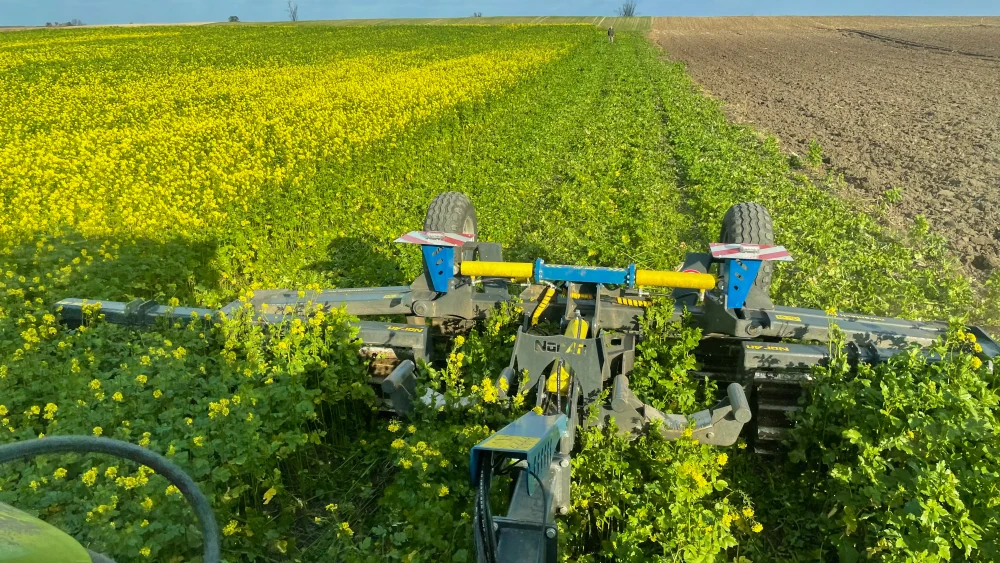

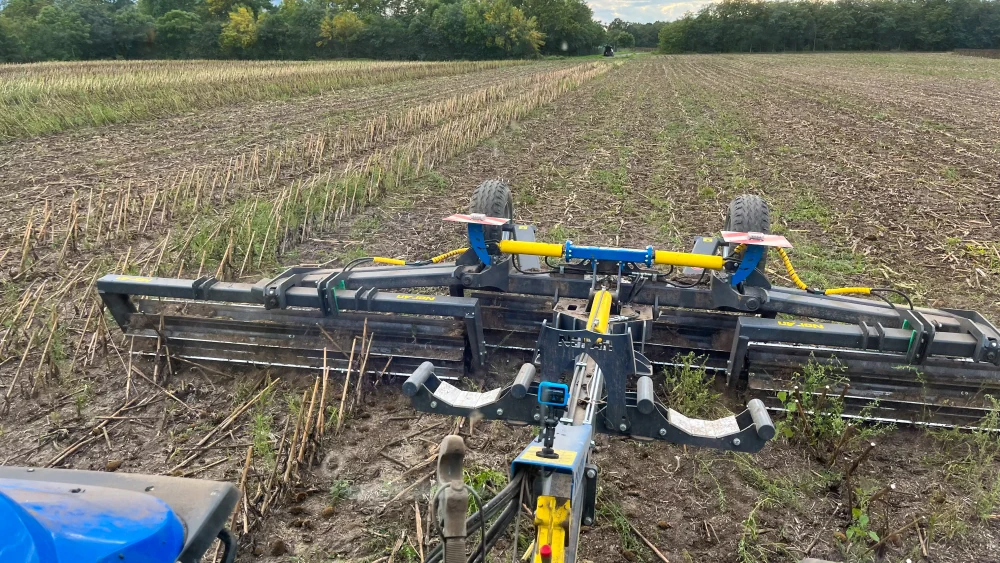

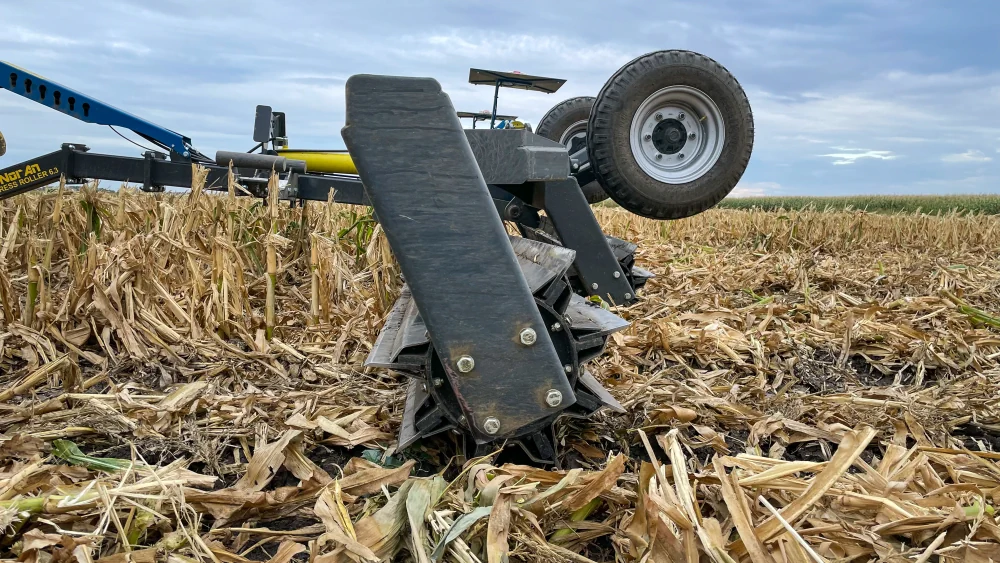

Die NorAn X-Press Zerkleinerungswalze ist eine effiziente Lösung für die Zerkleinerung von Sonnenblumen-, Raps- oder Maisresten.

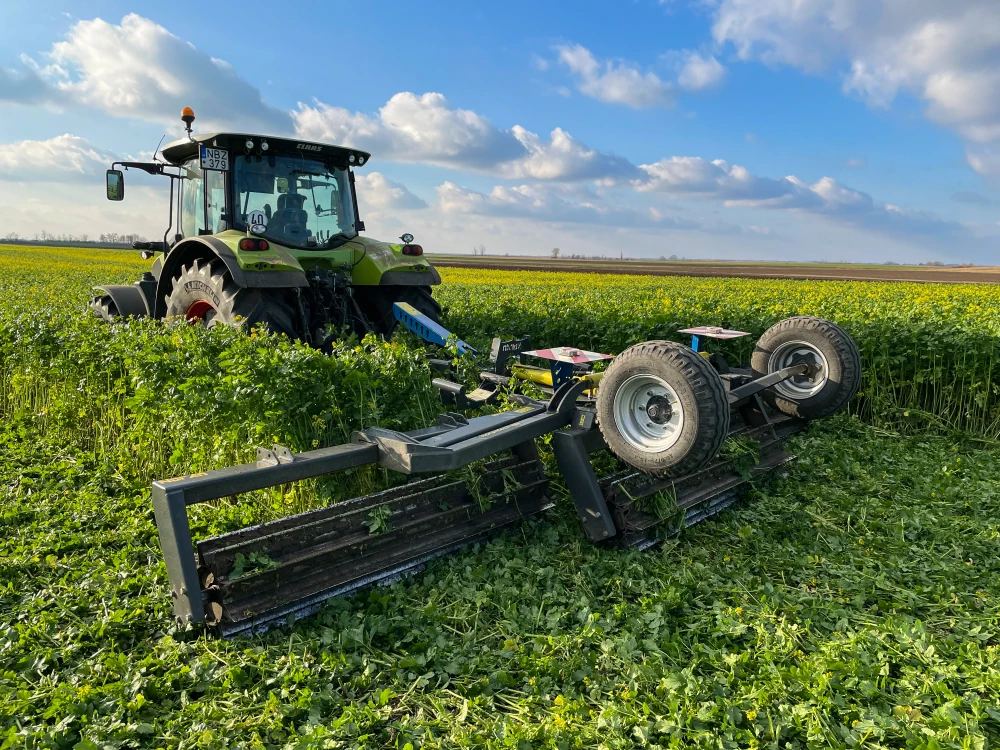

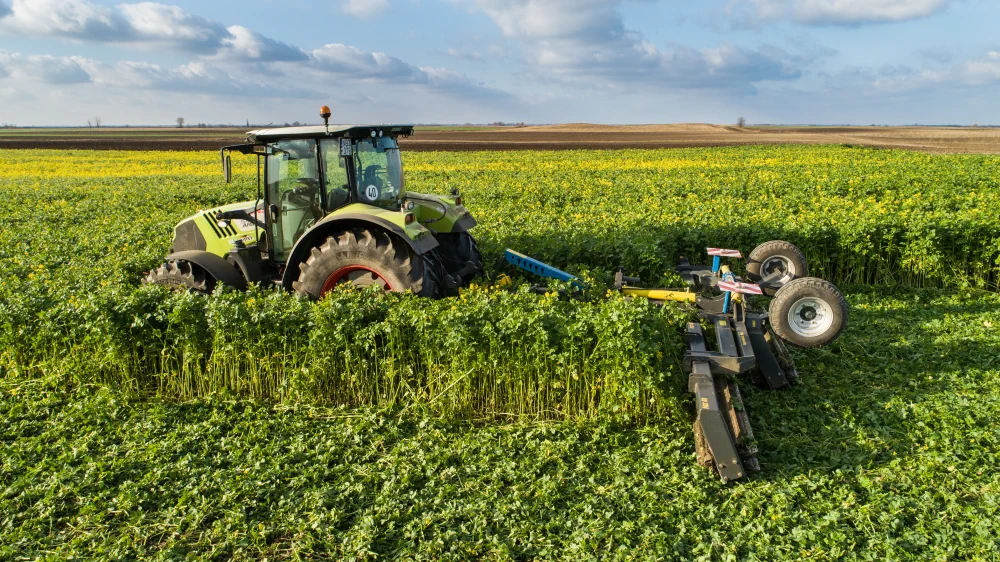

Vor dem Pflügen oder der Grubber-Bodenbearbeitung können die reifen Gründüngungspflanzen ein großes Problem darstellen, aber mit Hilfe der X-Press Walze kann die Bodenarbeit problemlos durchgeführt werden.

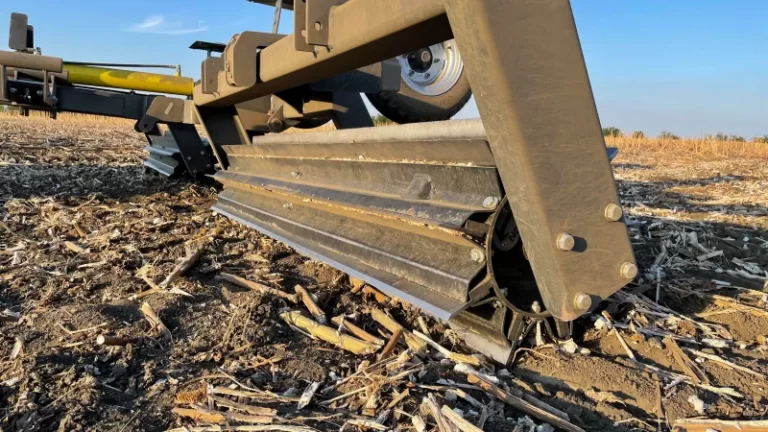

Dank der innovativen Konstruktion der Walzenkörper schneiden die Messer bei der Arbeit nicht nur die Stengel, sondern dringen auch in den Boden ein und führen eine halbwertige Bodenarbeit durch.
Daher eignet sich die X-Press Walze auch für die Stoppelentfernung.
Sind Sie an dieser Maschine interessiert? Haben Sie Fragen?Rufen Sie jetzt an! +36 30 601 31 61
Technische Daten
| NorAn X-PRESS CT | CT 4,5 | CT 5,4 | CT 6,3 | CT 7,2 | CT 8,0 |
|---|---|---|---|---|---|
| Arbeitsbreite (m) | 4.5 | 5.4 | 6.3 | 7.2 | 8 |
| Transportbreite (m) | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 |
| Gewicht der Basismaschine ohne Wasser (kg) | 2030 | 2262 | 2521 | 2887 | 3161 |
| Gewicht der mit Wasser/Öl gefüllten Basismaschine (kg) | 2265 | 2550 | 2850 | 3260 | 3580 |
| Arbeitsgeschwindigkeit (km/h) | 8-18 | 8-18 | 8-18 | 8-18 | 8-18 |
| Radgröße | **10.0/75-15.3 | **10.0/75-15.3 | **10.0/75-15.3 | 400/60 - 15.5 | 400/60 - 15.5 |
| Anzahl der Hydraulikkreise | 2 DA | 2 DA | 2 DA | 2 DA | 2 DA |
| Zugkraftbedarf (ab LE) | 55-80 | 60-90 | 70-120 | 80-135 | 90-150 |
DA = doppeltwirkend (min. 180 bar)
** = optional erhältlich mit 400/60 – 15.5 Rädern für CT 4,5; CT 5,4 und CT 6,3 Walzen.
Panoramabild
Optionen

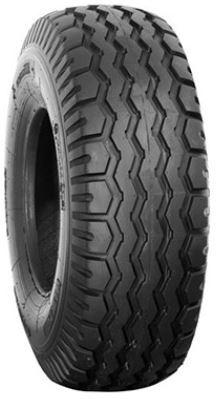

10.0_75R15.3 Gummi (Standardausrüstung)
Ballonreifen 400/60 - 15.5 (für Walten CT 4,5; CT 5,4 und CT 6,3)
Zweiarmiger Zugteil (KAT 2)

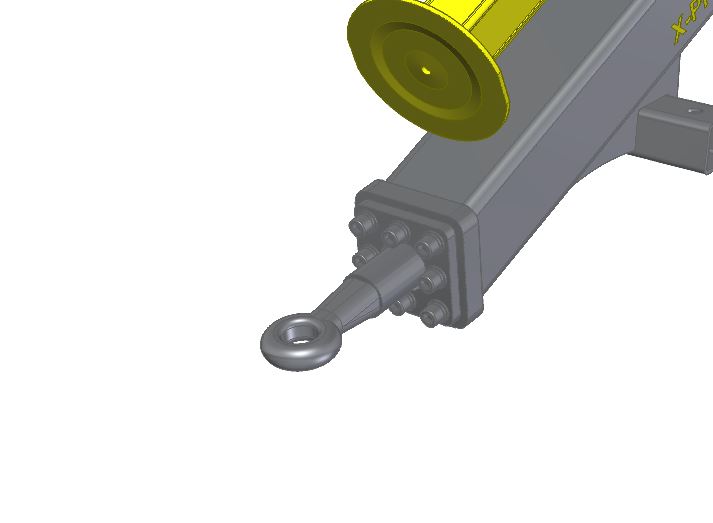

Zugösendesign (Standardausrüstung)
GALERIE
KONTAKTAUFNAHME
Benötigen Sie Hilfe bei der Auswahl oder möchten Sie sich eine der Maschinen ansehen? Kontaktiere uns!
Telefonnummer:
+36 30 601 31 61
Ja, natürlich.
Alle unsere gezogenen Walzen haben den gleichen Rahmen, so dass die Zerkleinerungswalzen sowohl mit Gussringen als auch mit Crossboard-Glättern problemlos ausgestattet werden können.
Dank des einzigartigen Durchmessers von 500 mm schließen die Messer einen größeren Winkel miteinander ein als bei den mit größerem Durchmesser (8-900 mm), und dank des kleineren Durchmessers wird eine größere Drehzahl erreicht, deshalb klebt der Schlamm viel später an den NorAn Zerkleinerungswalzen.
Unsere Zerkleinerungswalze kann sogar im halbnassen Umstand problemlos betrieben werden.
Die Sonnenblumen- und Rapsstoppelreste können sogar mit grünen rohen Stängeln mit hoher Effizienz zerkleinert werden.

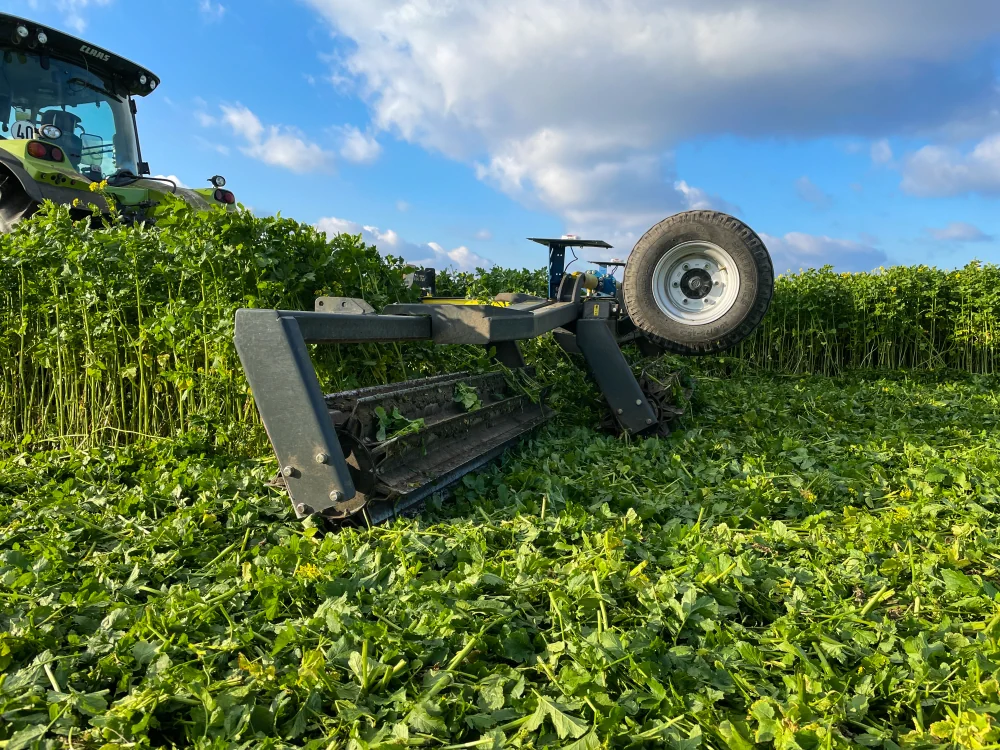

Die Gründüngungspflanzen bis zu einer Höhe von 1,2-1,5 m können mit der NorAn-Walze problemlos zerkleinert werden.
Sie ist in der Lage, die Maisstängel abhängig vom Gewicht der Stängel in 60-80% zu zerkleinern.
Neben der Zerkleinerung führt die NorAn-Walze bei Arbeitsgeschwindigkeiten über 10-12 km/h auch eine „halbwertige“ Bodenbearbeitung durch.
So kann die Walze sogar zur ultratiefen Stoppelentfernung verwendet werden, dank der aggressiven Schrägstellung der Messer hebt sie die obersten Schicht von 2-4 cm des Bodens an, wenn er den Boden verlässt.
